Системи кріплення для дахів — Система кріплення для скатних дахів SRS-S
SOLAR SK

Система кріплення для скатних дахів SRS-S

Технічні характеристики

Тип системи кріпленняSRS-S
Кут нахилу ФЕМв межах 15 ° – 60 °
Розташування ФЕМПортретне або альбомне
Кут нахилу покрівліДо 60 °
Кріплення до дахуАнкерне
Гарантія10 років
Термін експлуатації25 років

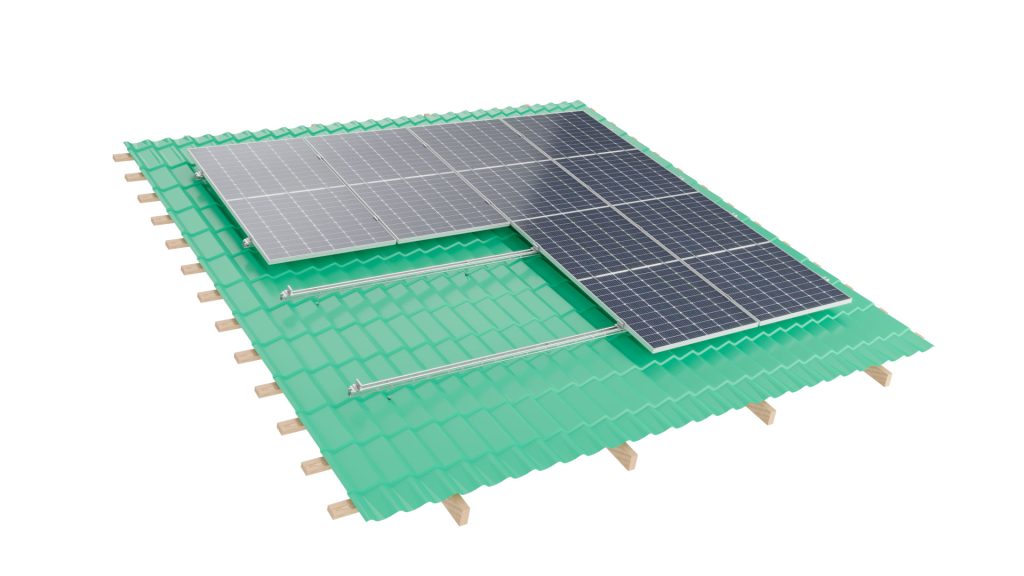

Система кріплення сонячних панелей для скатного даху SRS-S від SolarSK

Система кріплення SRS-S

Установка сонячних панелей для даху під кутом здійснюється паралельно площині самого даху, також є можливість підняти кут до проєктного.

Тип покрівлі під SRS для похилого даху: бітумна, метало та керамо черепиця, профнастил, шифер, руберойд.

Проектування систем кріплення для даху під кутом здійснюється з урахуванням всіх вимог до монтажу ФЕМ.

Ця система складається з комплекту несучих профілів, притискних елементів ФЕМ та кріплення, яке сполучає профілі зі кроквяною конструкцією або покрівлею.

Переваги систем SOLARsk

Швидкий і легкий монтаж

Повна комплектація

Відповідність нормам будівництва

Гарантія 10 років

Антикорозійне покриття

Конструкційна сталь

Проєктування за європейськими стандартами

Точні інженерні розрахунки окремі під кожен дах

Вимоги, за якими виконується проєктування

ДІЗНАТИСЯ ВАРТІСТЬ

Складові елементи системи SRS-S

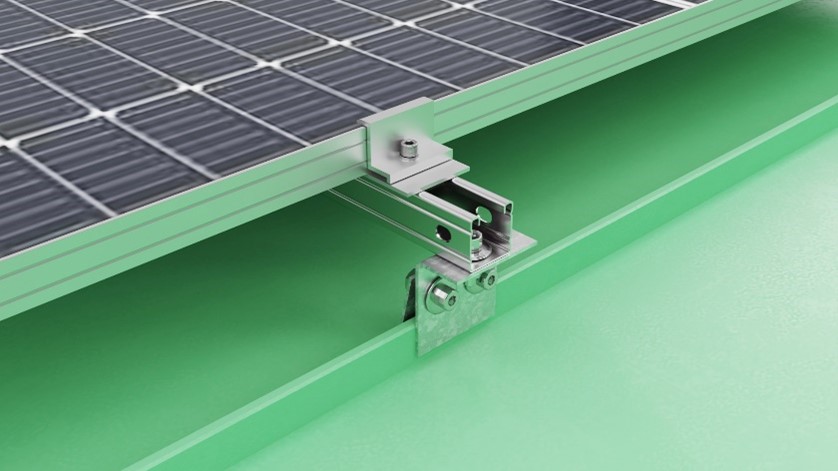

Кріплення для фальцевої покрівлі

Кріплення для фальцевої покрівлі:

  • Гвинт М10х30 циліндричний з внутрішнім шестикутником
  • Шайба плоска М10
  • Гайка зубчаста з буртиком М10

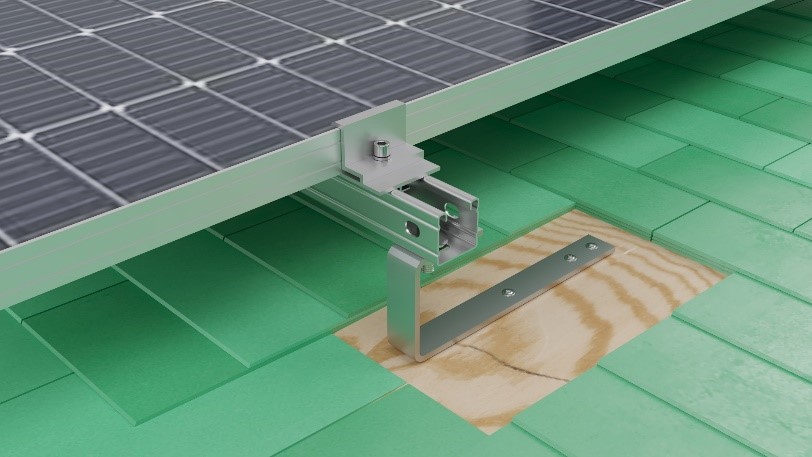

Кріплення для черепичної покрівлі

Кріплення для черепичної покрівлі:

  • Кронштейн горизонтальний зворотній з великою п’яткою
  • Гвинт М10х30 циліндричний з внутрішнім шестикутником
  • Шайба плоска М10
  • Гайка зубчаста з буртиком М10
  • Гвинт по дереву універсальний М6х45

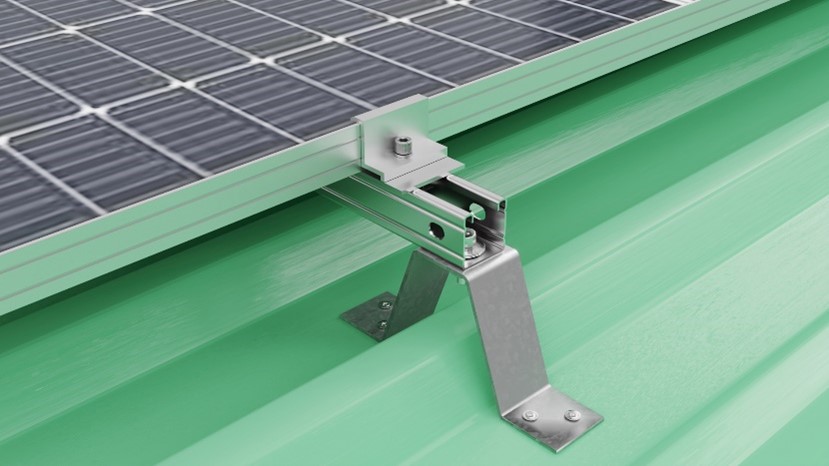

Кронштейн П-подібний для профнастилу

Кронштейн П-подібний:

  • Гвинт М10х30 циліндричний з внутрішнім шестикутником
  • Шайба плоска М10
  • Гайка зубчаста з буртиком М10
  • Гвинт по металу посилений М5,5х38
  • А описание, где просто профиль и прижимы (то что слева) – опустить вниз.

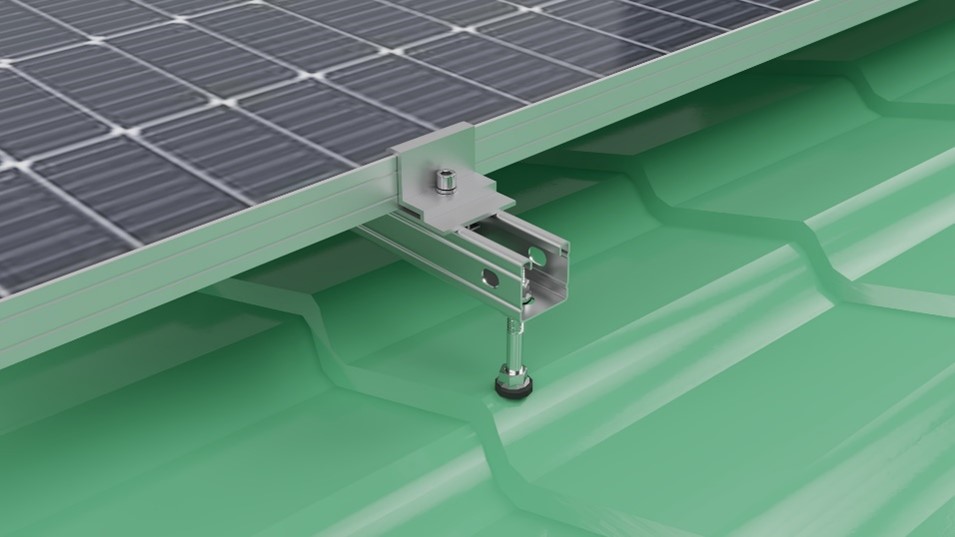

Кріплення для покрівлі з листових матеріалів та профнастилу

Кріплення для покрівлі з металочерепиці, профлиста, шиферу та ін. листових матеріалів:

  • Шпилька-комплект: Гвинт-шуруп М10х200
  • Пластина монтажна для шпильки
  • Шайба ізоляційна М9 EPDM
  • Гвинт М10х30 циліндричний з внутрішнім шестикутником
  • Шайба плоска М10Гайка зубчаста з буртиком М10
Кронштейн горизонтальний зворотній для бітумної черепиці

Кронштейн горизонтальний зворотній:

  • Гвинт М10х30 циліндричний з внутрішнім шестикутником
  • Шайба плоска М10
  • Гайка зубчаста з буртиком М10
  • Гвинт по дереву універсальний М6х45
Шпилька-комплект

Шпилька-комплект:

  • Гвинт-шуруп М10х200
  • Шайба ізоляційна М9 EPDM
  • Шайба плоска М10
  • Гайка зубчаста з буртиком М10
Направляючий профіль 41х41 на скатний дах

Направляючий профіль:

  • З 41х41х10х1.5 / С 41х72х10х2, L = 2200/3400/4200/5200 / 6200.
  • Елемент з’єднувальний U35х25.
  • Гвинт М10х30 циліндричний з внутр. шестигранником.
  • Шайба плоска, М10.
  • Гайка зубчаста з буртиком, М10.
Крайове і міжпанельне кріплення ФЕМ в системі кріплення SRS-EW-В Крайове і міжпанельне кріплення ФЕМ

Крайове і міжпанельне кріплення ФЕМ:

  • Притиск крайній, притиск середній,
  • Рамка модуля: 30, 35; 40; 45; 50.
  • Ізолююча алюмінієва пластина.
  • Гвинт М8х30 циліндричний з внутр. шестигранником.
  • Гайка спеціальна 18х37 під профіль, М8.
  • Шайба гравер, М8.
ЗАМОВИТИ ПРОРАХУНОК

Даташит конструкції

Дивитися даташит
