Наземна динамічна система кріплення SMS-211С

Динамічні системи кріплення (механічні треккери) – це опорні конструкції з розташованими на них фотоелектричними модулями (ФЕМ) з можливістю зміни кута до горизонту.

Системи кріплення зі змінним кутом дозволяють легко змінювати кут нахилу фотомодулів, в залежності від сезону.

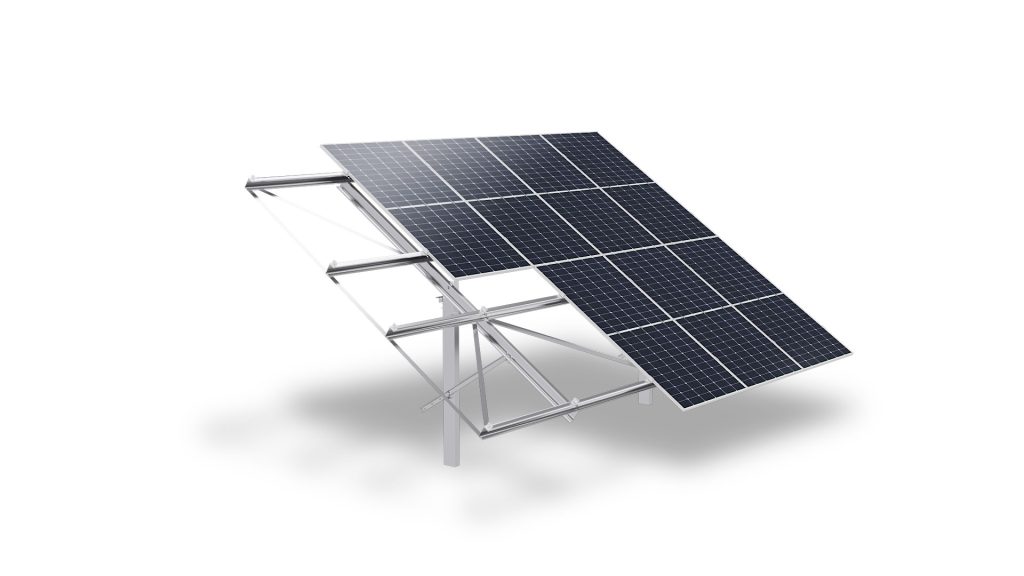

Система кріплення SMS-211С

Приклад зміни сезонних кутів
нахилу ФЕМ протягом року:

• В період з 5 – 20 квітня зміна кута нахилу з 50° на 42°
• В період з 5 – 20 травня зміна кута нахилу з 42° на 34°
• В період з 5 – 20 липня зміна кута нахилу з 34° на 26°
• В період з 5 – 20 липня зміна кута нахилу з 26° на 34°
• В період з 5 – 20 серпня зміна кута нахилу з 34° на 42°
• В період з 5 – 20 вересня зміна кута нахилу з 42° на 50°

Кут нахилу та їх кількість може змінюватися згідно ТЗ замовника.

Дана опція дозволяє збільшити ефективність генерації вашої сонячної станції до 10-12%.

В основі динамічних систем прийняті конструкції з дворядним портретним або трьохрядним альбомним розташуванням ФЕМ.

Технічні характеристики

Переваги:

• Генерація зростає на 10-12% (при зростанні вкладень на етапі будівництва всього на 1-2%)
• Повна відсутність снігу на ФЕМ через високий кут нахилу
• Механічна система зміни кута більш довговічна, ніж автоматична
• Не вимагає постійного ремонту і обслуговування
• Займає на 25-30% менше площі, ніж автоматична треккерна система
• Гарантія 10 років

Проєктування системи кріплення SMS-211С
виконується відповідно до вимог:

• Eurocode EN 1990 «Basis of structural design»
• Eurocode EN 1991 «Actions on structures»
• Eurocode EN 1992 «Design of concrete structures»
• Eurocode EN 1992 «Design of concrete structures»
• Eurocode EN 1090 «Execution of steel structures – Technical requirements»

Виготовлення та монтаж несучих конструкції і
елементів системи кріплення SMS-211С
виконується відповідно до вимог:

• ISO 7599: 2018 «Anodizing of aluminium and its alloys – Method for specifying decorative and protective anodic oxidation coatings on aluminium»
• ISO 1461: 2009 «Hot dip galvanized coatings on fabricated iron and steel articles – Specifications and test methods»

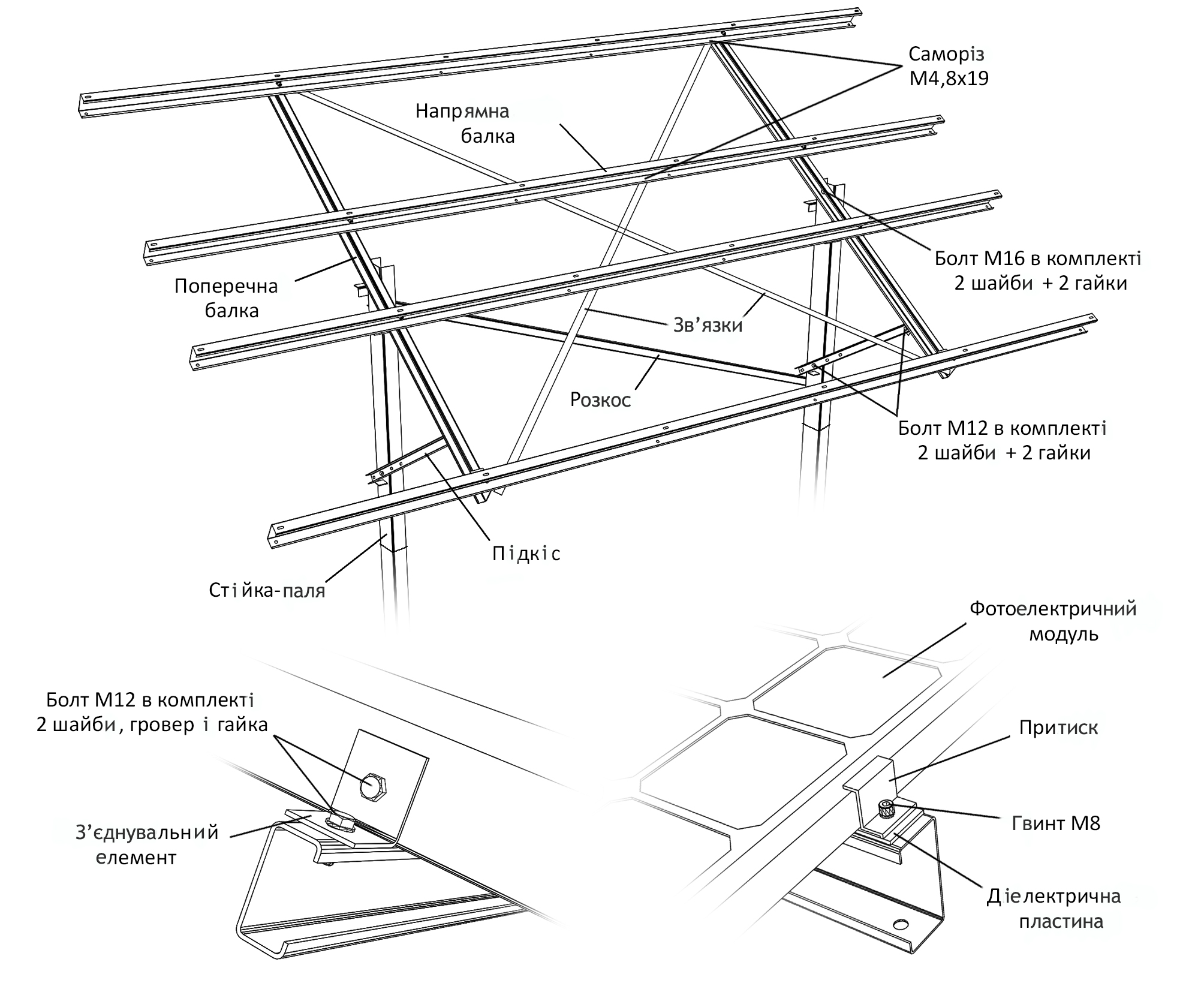

Складові елементи динамічної
системи SMS-211С зі змінним кутом
