Эффективность установки солнечных панелей на «Восток-Запад» для ФЭС с плоской крышей

Инженерный отдел компании «Солар Стальконструкция» разработал и предлагает к использованию системы крепления «восток-запад». Данная система позволяет увеличить количество модулей, расположенных на плоской крыше, тем самым увеличив мощность на 20-30%. В то же время, поскольку панели не нацелены на юг, выход энергии на установленный ватт мощности падает на 5-10%. Ниже приводим сравнительную таблицу, из которой видно, что суммарная годовая генерация ФЭС с системой «восток-запад» выше, чем у системы крепления «юг».

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ СИСТЕМ КРЕПЛЕНИЯ «ЮГ» И «ВОСТОК-ЗАПАД» ДЛЯ ФЕС С ПЛОСКОЙ КРЫШЕЙ

СИСТЕМА КРЕПЛЕНИЯ “ЮГ”
Площадь кровли отведена под ФЭС, S:	183,54 м2
Площадь кровли, занимаемая ФЭМ, SФЭМ:	90,44 м2
Процент заполнения кровли ФЭМ, % ФЭМ:	49,28 %
Количество ФЭМ, размещенных на кровле, nФЭМ:	52 шт.
Установленная мощность ФЭМ, размещенных на кровле, nФЭМ:	20,02 кВт
Суммарная годовая генерация ФЭС, PФЭС:	24550 кВт–ч/год
Суммарная стоимость металлоконструкций, СΣ:	33 088,79 грн. с НДС
Стоимость металлоконструкций на 1 ФЭМ, С1ФЭМ:	636,32 грн. с НДС/шт.
Стоимость металлоконструкций на 1 кВт установленной мощности, С1кВт:	1652,787 грн с НДС/кВт
Стоимость металлоконструкций на суммарную годовую генерацию ФЭС, CPФЭС:	1,348 грн. с НДС/(кВт–ч/год)

СИСТЕМА КРЕПЛЕНИЯ “ВОСТОК-ЗАПАД”
Площадь кровли отведена под ФЭС, S:	190 м2
Площадь кровли, занимаемая ФЭМ, SФЭМ:	173,68 м2
Процент заполнения кровли ФЭМ, % ФЭМ:	91,41 %
Количество ФЭМ, размещенных на кровле, nФЭМ:	84 шт.
Установленная мощность ФЭМ, размещенных на кровле, nФЭМ:	32,34 кВт
Суммарная годовая генерация ФЭС, PФЭС:	34380 кВтч/год
Суммарная стоимость металлоконструкций, СΣ:	58 025,52 грн. с НДС
Стоимость металлоконструкций на 1 ФЭМ, С1ФЭМ:	690,78 грн. с НДС/шт.
Стоимость металлоконструкций на 1 кВт установленной мощности, С1кВт:	1794,234 грн. с НДС/кВт
Стоимость металлоконструкций на суммарную годовую генерацию ФЭС, CPФЭС:	1 688 грн. с НДС/(кВтч/год)

**ВНЕШНИЙ ВИД СИСТЕМЫ КРЕПЛЕНИЯ «ВОСТОК-ЗАПАД»**

Можно наглядно увидеть, что поскольку системы «восток-запад» не ориентированы на юг, они не производят столько же энергии в пиковое время. В результате производство энергии более равномерно распределяется в течение дня. Кривая выработка энергии в системе «восток-запад» протекает гораздо мягче, чем у панелей, установленных в южном направлении. Такое решение характеризуется большими преимуществами в утренние и вечерние часы, а немного меньше в районе полудня.

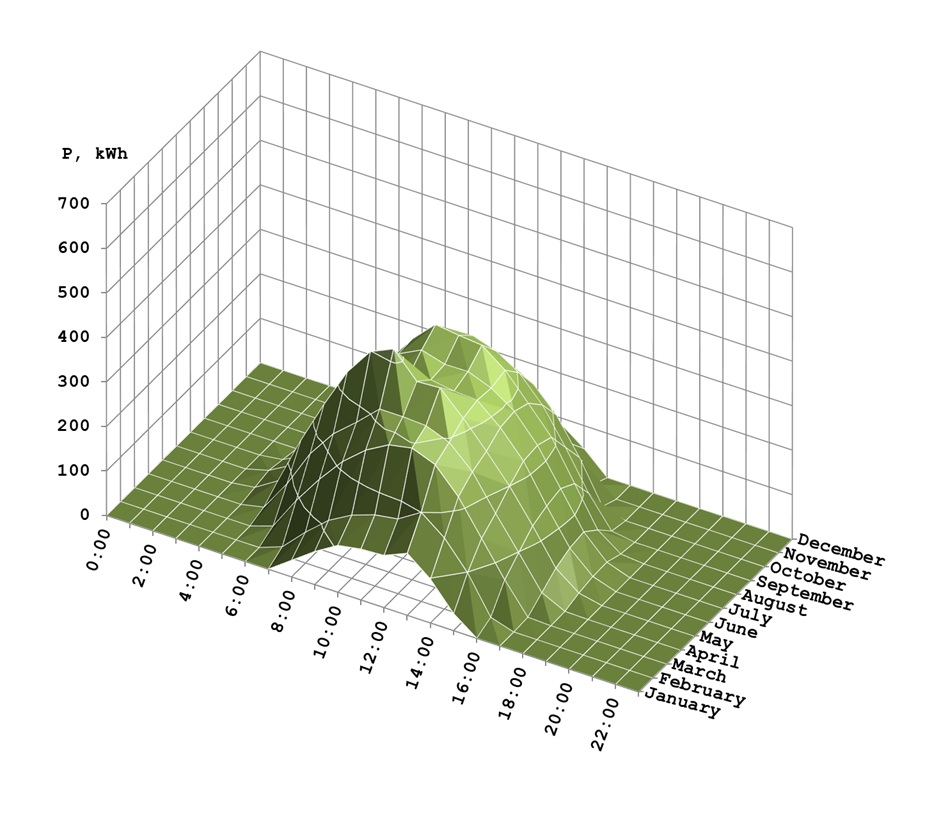

РИСУНОК 1 – ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ГОДНОЙ ГЕНЕРАЦИИ ПРИ ИСПОЛЬЗОВАНИИ КОНСТРУКЦИЙ «ЮГ» С РАСПРЕДЕЛЕНИЕМ В ТЕЧЕНИЕ ДНЯ

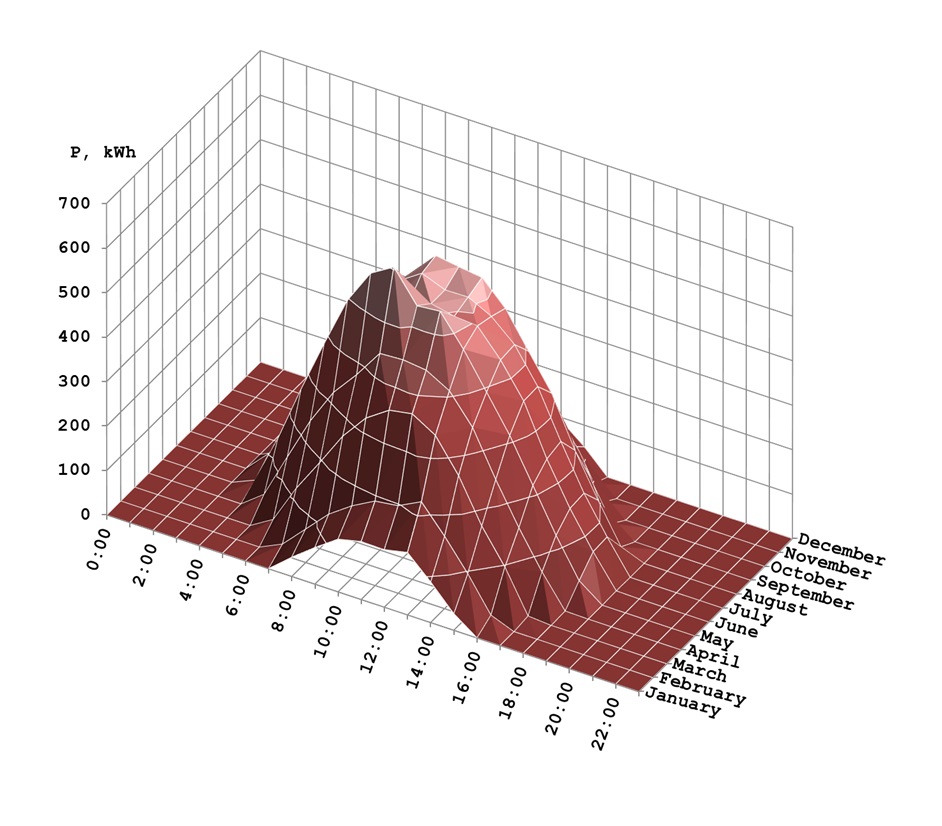

РИСУНОК 2 – ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ГОДНОЙ ГЕНЕРАЦИИ ПРИ ИСПОЛЬЗОВАНИИ КОНСТРУКЦИЙ «ВОСТОК-ЗАПАД» С РАСПРЕДЕЛЕНИЕМ В ТЕЧЕНИЕ ДНЯ

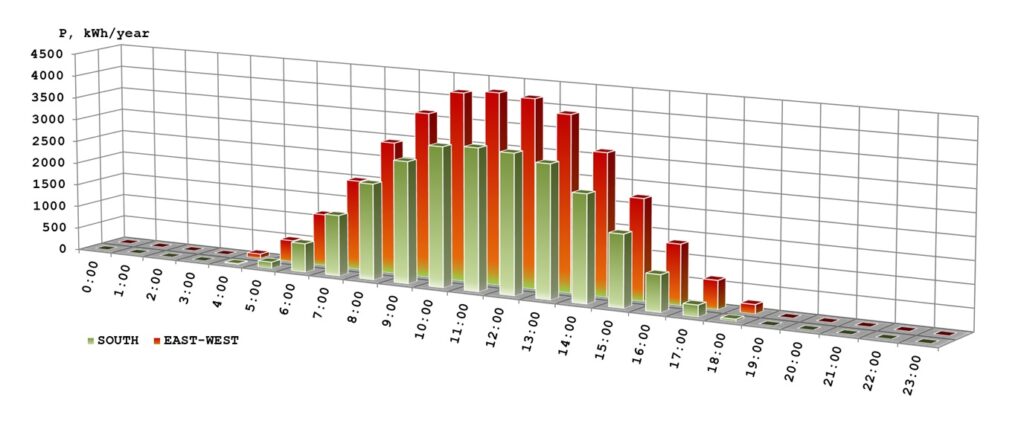

РИСУНОК 3 – СРАВНИТЕЛЬНОЕ ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ГОДНОЙ ГЕНЕРАЦИИ С РАСПРЕДЕЛЕНИЕМ В ТЕЧЕНИЕ ДНЯ ПРИ ИСПОЛЬЗОВАНИИ КОНСТРУКЦИЙ «ЮГ» И «ВОСТОК-ЗАПАД»

Вывод: при выборе размещения солнечных панелей предлагаем обратить внимание на систему «восток-запад», разработанную инженерным отделом компании «Солар Стальконструкция», поскольку такое размещение более эффективно с точки зрения использования площади. При этом суммарная годовая генерация ФЭС с системой «восток-запад» выше, чем у системы крепления «юг».
